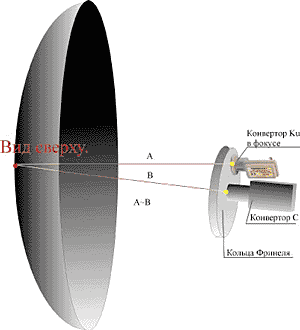

Оптимальным будет размещение облучателя Ku-диапазона в фокусе, а
C-диапазона - сбоку. В С-диапазоне длина волны в три раза больше,
чем в Ku, поэтому он в три раза менее критичен к точности установки.
Соответственно, облучатель Ku более критичен к точности установки. У

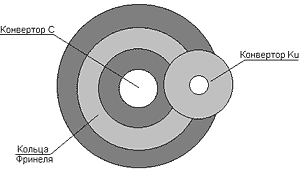

колец Френеля можно прорезать отверстие сбоку и установить туда
облучатель Ku. Затем необходимо установить облучатель Ku в фазовом
центре антенны, а С - сбоку. Надо устанавливать конверторы так чтобы
они были направлены в центр антенны. Это все будет действительно
только для полярной подвески, и если установлен только один актуатор
- по азимуту.
Положение конвертора С надо настроить по наиболее интересующему
спутнику, в остальных позициях при вращении полярной подвески у
облучателя С-диапазона будет происходить уход из фокуса по
углу-месту, а у конвертора Ku такой погрешности не будет, т.к. он
находится в фазовом центре антенны. Но, как уже говорилось выше, с
другой стороны, облучатель С-диапазона менее критичен к погрешностям
установки. На фотографии показан один из вариантов установки
мультифида на практике (прямофокусная антенна 2,4 м, f/d=0.4,
расстояние между осями облучателей 85 мм, облучатель C-диапазона -
фирмы ASTRX с механическим поляризатором, конвертор Gardiner G17D с
прямоугольным фланцем; облучатель Ku-диапазона f/d=0.4- производства
НЭИС-Телеком, конвертор PRAXIS Universal 0.5 dB с круглым
фланцем).
